クラシカルVベルト
クラシカルなVベルトはシンプルかつ堅牢なデザインが特徴です。台形の断面-がプーリーの溝にしっかりと係合し、ベルトの側面に沿った横方向の摩擦によって動力を伝達します。
利点:
1. シンプルな構造と低コスト：直感的なデザインで、初期費用も非常に安価です。
2. 堅牢な構造: クラッシャーやコンプレッサーなどの高トルク、高衝撃の用途に特に適しています。-複数のベルトを並行して使用すると、パフォーマンスが向上します。
3. 高い芯ずれ許容性：精密ベルトと比較して、プーリの芯ずれや大きな芯間距離に優れています。
考慮事項:
1. かさばって硬い: 比較的厚く、柔軟性が限られているため、より大きなプーリー直径とより多くの設置スペースが必要です。
2. 安定性に関する懸念: 負荷がかかると、溝内で反転したり揺れたりして、振動や騒音が発生する可能性があります。

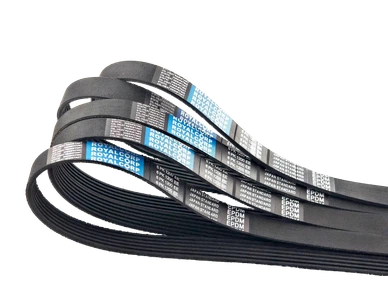

弾性ポリVベルト
伸縮性のあるポリ V ベルトは、エンジニアリングの進化を表しています。複数の小さな平行な V- 形状のリブを、薄くて柔軟性の高い単一のベルト本体に統合します。コア材料には通常、耐久性のある弾性ポリウレタンまたはゴムが使用され、張力要素が組み込まれています。
利点:
1. 高出力密度とコンパクト性: マルチリブ構造により、単一ベルトの接触面積が大幅に増加し、より小さなスペースでより大きな動力伝達が可能になります。その柔軟な性質により、超小径プーリーの使用がサポートされ、非常にコンパクトなドライブ設計が実現します。-
2. 優れた安定性と滑らかさ: 薄くて広い断面が優れた横方向の剛性を提供し、座屈を効果的に防止し、CNC フライス盤や医療機器などの精密機械に不可欠なスムーズで振動のない動作を保証します。--
3. 高効率: 弾性特性により、同等のクランプ力に必要な張力が軽減され、ベアリングの摩耗と摩擦エネルギー損失が最小限に抑えられます。動作温度が低いと、システム全体の効率が向上します。
4. 比類のない柔軟性: 細身の構造により簡単に曲げることができ、特にバックアイドラーや複雑な経路を備えた駆動システムに適しています。
考慮事項:
1. 単価の上昇: 高度な製造プロセスでは、通常、1 メートルあたりのコストが従来の V- ベルトのコストを超えます。
2. 感度: 最適なパフォーマンスと耐用年数の延長には、プーリーのアライメントの厳密なメンテナンスとクリーンな動作環境が必要です。
| 比較 | ||
| 特徴 | 従来のVベルト | 弾性ポリVベルト |
| デザイン | 単一の厚い台形断面 | 薄くフラットなバンドに複数のマイクロ-V リブを搭載 |
| 接触エリア | 両面 | 複数のリブ付き側面 |
| 柔軟性 | 低い | 非常に高い |
| 電力密度 | より低い | より高い |
| スペース要件 | かさばるので大きなプーリーが必要 | コンパクトでミニチュアプーリが可能 |
| 安定性 | ターンオーバーとムチになりやすい | 優れた横方向の安定性 |
| 料金 | 初期コストの削減 | 初期コストが高くても TCO は向上することが多い* |
| 代表的な用途 | コンベヤ、農機具、重機 | OA、医療機器、食品加工、精密工具 |
したがって、それぞれに異なる利点と制限があります。したがって、選択は特定のアプリケーション要件に基づいて行う必要があります。予算の制約によりコストを意識した選択が必要であり、アプリケーションに比較的シンプルで広い構成が含まれる場合、依然として古典的な V ベルトが最適なソリューションです。-逆に、コンパクトなスペースでより小さなプーリーが必要であり、ベルトの速度、滑らかさ、伝達効率に対する要求が高い場合には、弾性ポリ V ベルトが優れた選択肢となります。
従来の V ベルトは堅牢なソリューションを表しますが、弾性ポリ V ベルトは正確で効率的な代替品を提供します。
